Introduction
Bien que l'on puisse dater le premier problème utilisant les graphes à Euler (1736) lors de la résolution du problème des 7 ponts de Könisberg, le nom de graphes n'est apparu qu'en 1822 sous la plume d'un anglais J.-J. Sylvester.
Les graphes, permettent de modéliser et de résoudre de nombreux problèmes.
L'utilisation des graphes est courante en tant qu'outil de représentation : par exemple, le plan schématisé de rues, un arbre généalogique, la représentation d'un réseau informatique sont des exemples de graphes.
Mais, au-delà de la représentation de données, les graphes servent aussi et surtout pour proposer des solutions à certains problèmes.
Définitions
Définition d'un graphe orienté
Un graphe orienté G =(X,U) est défini par la donnée de deux ensembles :
- un ensemble X dont les éléments sont appelés "sommets" ou "noeuds"
- un ensemble U dont les éléments sont des couples de sommets appelés "arcs".
Si X = {x1, x2, ...., xi, ...xn} est l'ensemble des sommets un arc u ϵ U s'écrit : u = (xi, xj) où xi est l'origine (ou extrémité initiale) et xj l'extrémité (ou extrémité terminale) de l'arc.
Si xi= xj , l'arc est une "boucle".
Le graphe est fini si n = |X| et m =|U| sont finis. n, nombre de sommets, est l'ordre du graphe.
Nous ne considérerons que des graphes finis.
Représentation d'un graphe orienté fini
Chaque sommet est représenté par un point du plan, chaque arc par une flèche reliant le sommet origine au sommet extrémité.

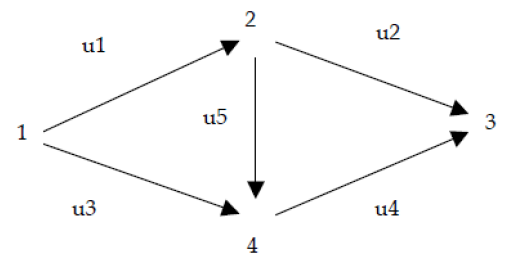

Exemple 1 : Un graphe avec 4 sommets et 5 arcs
Définition d'un graphe non orienté
Dans certains problèmes, le sens des arcs n'a pas d'importance. Par exemple, si le problème associé au graphe concerne une personne se déplaçant à pied dans une ville, il n'est pas nécessaire de se préoccuper de l'orientation des rues qui correspond aux sens interdits.
On se contente alors d'utiliser la notion de graphe non orienté.
La notion d’arc est remplacée par celle d’arête.
Un graphe non orienté G = (X, V) est défini par la donnée de deux ensembles :
- un ensemble de sommets X
- un ensemble V d'arêtes : une arête étant une paire non ordonnée de sommets.

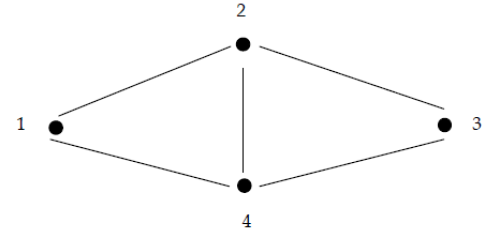

Dans la représentation d'un graphe non orienté, chaque arête est représentée par un simple trait entre ses deux extrémités.
Chemin dans un graphe orienté
Les graphes sont souvent utilisés pour modéliser des problèmes associés à des parcours ou à des successions d'actions.
Pour cela, on introduit la notion de chemin.
Chemin, circuit, racine
On appelle "chemin d'origine x et d'extrémité y" une séquence d'arcs telle que :
- le premier arc a pour origine x
- l'origine de tous les autres coïncide avec l'extrémité de l'arc qui le précède dans la séquence
- le dernier arc a pour extrémité y.
Si les arcs de la séquence sont tous distincts le chemin est "simple". y ϵX est un "descendant" de x ϵ X s'il existe un chemin d'origine x et d'extrémité y, x est alors un "ascendant" de y.
Un sommet x est racine si quel que soit le sommet y du graphe il existe un chemin de x à y.
Un "circuit" est un chemin simple dont les extrémités coïncident.
Un chemin est "élémentaire" s'il ne contient pas de circuit.

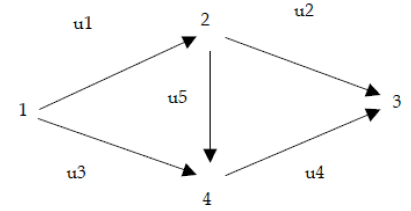

Exemple 2
La séquence u1, u5, u4 représente un chemin (simple et élémentaire) de 1 à 3.
Ce chemin peut également être décrit par la suite des sommets 1, 2, 4, 3.

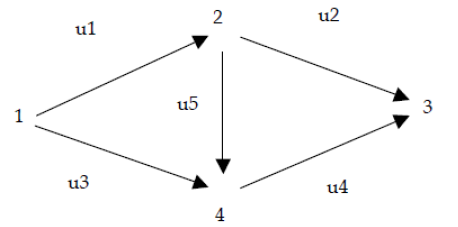

Exemple 3
Dans le graphe ci-dessus, la séquence d'arcs u2, u5, u4 représente un circuit.
La séquence u1, u5, u4, u2 représente un chemin d'origine 1 et d'extrémité 2 qui n'est pas élémentaire.
Ce chemin peut être décrit par la suite des sommets 1, 2, 4, 3, 2. On peut en extraire le chemin élémentaire de 1 à 2 constitué de l'arc u1.
Chaîne, cycle
On appelle "Chaîne reliant x et y" une séquence d'arcs telle que :
- le premier arc est adjacent à x par une de ses extrémités et au deuxième arc de la séquence par son autre extrémité.
- le dernier arc est adjacent à y par une de ses extrémités et à l'avant-dernier arc par son autre extrémité
- chaque arc intermédiaire de la séquence est adjacent au précèdent par une de ses extrémités et au suivant par l'autre.
Si les arcs de la séquence sont tous distincts la chaîne est "simple".
Un "cycle" est une chaîne simple dont les extrémités coïncident.
Une chaîne est "élémentaire" si elle ne contient pas de cycle.
Exemple 4
Dans le graphe de l'exemple 3, la séquence u1, u2 constitue une chaîne simple de 1 à 3 mais n'est pas un chemin.
La séquence u1, u5, u3 est un cycle mais n'est pas un circuit.
Représentations d'un graphe
Représentation par la description des arcs
On peut représenter un graphe par la donnée de G = (X,U,I,T) avec :
- X ensemble de sommets (ou noeuds)
- U ensemble d'arcs
- I et T deux applications de U dans X où I(u) est l'origine de l'arc u et T(u) l'extrémité de u.
Exemple
Pour le graphe précédent, on a :
X = {1,2,3,4} U = {u1,u2,u3,u4,u5}
Représentation par listes d'adjacence
Soit un arc u = (x,y) :
- x est un "prédécesseur" de y et y un "successeur" de x
- x et y sont des sommets "adjacents" (ou voisins).
On note Succ(x) l'ensemble des successeurs de x.
On peut définir un graphe en décrivant pour chaque sommet la liste Succ(x) de ses successeurs.
On note Pred(x) l'ensemble des prédécesseurs de x.
On peut définir un graphe en décrivant pour chaque sommet la liste Pred(x) de ses prédécesseurs.
Exemple
Le graphe précédent est parfaitement défini par la donnée de :
X = {1,2,3,4} et Succ(1) = {2,4} Succ(2) = {3,4} Succ(3) = Ø Succ(4) = {3} ou par la donnée de :
X = {1,2,3,4} et Pred(1) = Ø Pred(2) = {1} Pred(3) = {2,4} Pred(4) = {1,2}
Le nombre de successeurs de x, noté d+ (x) est le demi-degré extérieur de x.
Le nombre de prédécesseurs de x, noté d- (x) est le demi-degré intérieur de x.
Le nombre de sommets adjacents à un sommet est le degré d(x) du sommet x.
On a d(x) = d+ (x) + d- (x)
Proposition
La somme des degrés de tous les sommets est égale à deux fois le nombre d'arcs.
Soit m le nombre d'arcs.
On a :
m =∑(x in x) d+(x) : il suffit de dénombrer les arcs à partir de leur origine.
m = ∑(x in x) d-(x) : il suffit de dénombrer les arcs à partir de leur extrémité.
Comme d(x) = d+(x) + d- (x), on a bien ∑(x in x) d(𝑥)= 2m.
Ce résultat est connu sous le nom de lemme des poignées de mains.
Ceci est du au corollaire suivant et à son application.
Proposition
Dans un graphe, le nombre de sommets de degré impair est pair.
Démonstration La somme des degrés de tous les sommets est égale à 2m, donc paire. Il ne peut donc y avoir qu'un nombre pair de sommets de degré impair.
Application
Dans une assemblée, on prétend que le nombre de personnes ayant serré la main à un nombre impair de personnes est pair ! Comment le prouver ?
Ce problème est modélisé par un graphe non orienté dont les sommets sont associés aux personnes, et les arêtes associées aux couples de personne ayant échangé une poignée de mains.
Si on considère le sommet associé à un individu donné, le degré de ce sommet correspond aux nombres de personnes auxquelles l'individu a serré la main. D'après le lemme des poignées de mains, il ne peut y avoir qu'un nombre pair de personnes (sommets) qui ont serré la main à un nombre impair de personnes (ses voisins dans le graphe).
Représentation d'un graphe par une matrice
Dans certains problèmes, il peut être utile de représenter le graphe par une matrice.
Soit un graphe de n sommets numérotés de 1 à n.
On appelle matrice d'adjacence du graphe la matrice carrée A, de dimension n, dont l'élément générique aij est défini par :
aij = 1 si ꓱu ϵ U u=(i,j) si non aij = 0
Les éléments de la matrice sont 1 ou 0 : l'élément de la ième ligne et la jème colonne vaut 1 si l'arc (i,j) existe, 0 sinon.
Exemple
Le graphe
A pour matrice d'adjacence

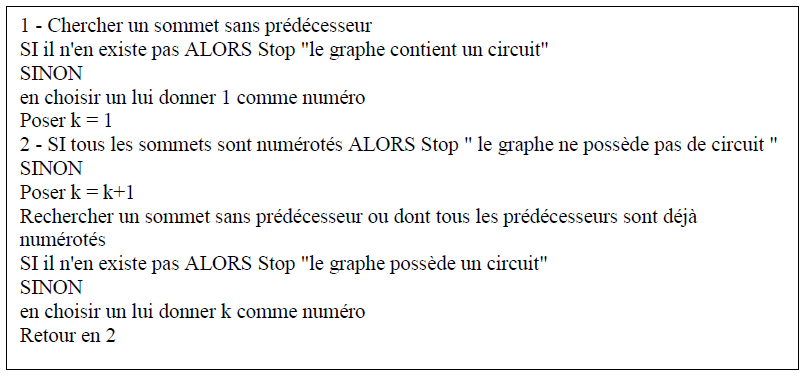

Exercice : Ecrire l’algorithme pour déterminer les circuits dans un graphe ?
Soit le graphe
On peut alors numéroter g par 2.
Dès que g est numéroté, on peut numéroter a puis f dont les 2 prédécesseurs (e et g) sont maintenant numérotés.
On numérotera ensuite le sommet h puis b et d, puis enfin c.
Un ordre de numérotation possible est le suivant : num(e) = 1, num(g) = 2, num(a)= 3, num(h) = 4, num(d) = 5, num(b) = 6, num(d) = 7, num(c) = 8
Tous les sommets sont numérotables, donc ce graphe ne possède pas de circuit.
Applications
4-1.Exemple 1
Le passeur, le loup, la chèvre et le chou
Cette histoire bien connue serait due à Alcuin d'York (735 - 804).
Sur la rive d'un fleuve se trouvent un loup, une chèvre, un chou et... un passeur.
Il s'agit de faire passer tout ce petit monde sur l'autre rive de telle manière que ne restent jamais sur une rive, seuls sans le passeur, la chèvre et le chou, la chèvre et le loup, sachant qu'en outre le passeur ne peut mettre qu'un des trois protagonistes dans sa barque.
Ce problème peut se modéliser au moyen d'un graphe.
On représente le passeur par P, le loup par L, la chèvre par C, et le chou par X.
Les sommets du graphe sont de 2 types :
- ceux qui correspondent à une situation possible sur la rive de départ avec le passeur
Tous les états sont possibles sauf PL et PX : PL (passeur + loup) n'est pas possible car sur l'autre rive
il y aurait la chèvre et le chou, PX (passeur + chou) laisse seuls sur l'autre rive le loup et la chèvre.
- ceux qui correspondent à une situation possible sur la rive de départ sans le passeur
Les états possibles sur la rive de départ, lorsque le passeur n'est pas là, doivent exclure le loup et la chèvre (état LC) ou la chèvre et le chou (état CX).
Il reste donc : LX (loup + chou) et les situations avec un seul des trois et bien sûr la situation sans personne, situation que l'on veut atteindre.
Les arcs de ce graphe correspondent au passage d'un état à un autre : lorsque le passeur quitte la rive dans un sens et lorsqu'il y revient dans l'autre.
Lorsqu'il part, il part seul ou emmène avec lui un de ses compagnons, l'état suivant est donc obtenu en retirant au plus un des protagonistes.
Quand il revient, il revient seul ou avec un des protagonistes.

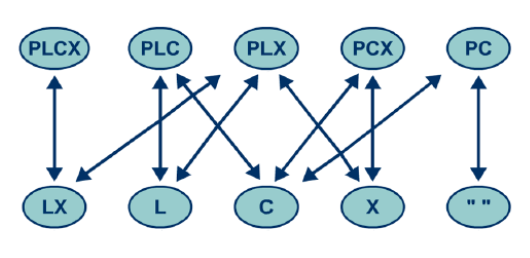

D'où le graphe :
Le problème consiste, en partant de l'état initial PLCX, à arriver, par une succession de passages, à l'état où il n'y a plus personne sur la rive de départ.
Il s'agit donc de trouver dans ce graphe un chemin du sommet PLCX au sommet " ".
Si on souhaite effectuer le moins possible de traversées, il s'agit de trouver un chemin du sommet
PLCX au sommet " " comportant le plus petit nombre d'arcs possibles.
Une solution est PLCX puis LX, PLX, X, PCX, C, PC et enfin le vide sur la berge de départ qui se traduit
par :
- le passeur part avec la chèvre ( il reste le loup et le chou, état LX)
- il revient seul : état PLX
- il repart avec le loup : état X
- il revient avec la chèvre : état PCX
- il repart avec le chou : état C
- il revient seul : état PC
- il repart avec la chèvre.
Une autre solution est : PCLX, LX, PLX, L, PLC, C, PC, "".
Elle comporte le même nombre de passages.
Un problème analogue est celui des missionnaires et des cannibales : trois missionnaires et trois cannibales veulent traverser un fleuve avec un bateau qui ne peut contenir que deux personnes à la fois.
On ne peut évidemment pas laisser un missionnaire seul avec un cannibale.
4-2.Exemple 2
Un problème d'ordonnancement de tâches
On doit réaliser 4 pièces qui nécessite chacune 2 opérations sur 2 machines différentes.
Les pièces A et C passent sur la machine 1 puis sur la machine 2, alors que les pièces B et D passent d'abord sur la machine 2 puis sur la machine 1.
Les opérateurs de chaque machine ont reçu les consignes suivantes pour réaliser les différentes opérations : sur la machine 1 l'ordre doit être A, B, D et C alors que sur la machine 2 l'ordre doit être A, B, C et D.
On souhaite planifier les différentes opérations.
Représentation des données du problème par un graphe
On représente la succession des différentes opérations par un graphe dont les sommets correspondent aux différentes opérations : par exemple, le sommet A1 correspond à la pièce A passant sur la machine 1.On introduit ainsi 8 sommets associés aux 8 opérations.
Représentations des différentes contraintes de succession par des arcs :
Contraintes sur la fabrication des pièces
On relie par un arc les sommets correspondant à deux opérations qui doivent se succéder pour une pièce donnée : par exemple, la contrainte "A passe d'abord sur la machine 1 puis sur la machine 2" est représenté par un arc entre les 2 sommets A1 et A2.
Contraintes sur les ordres de fabrication sur les 2 machines

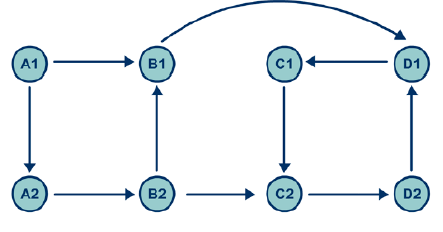

On relie par un arc les sommets correspondant à deux opérations qui doivent se succéder sur une machine donnée : par exemple, sur la machine 1 l'ordre imposé est A, B, D puis C.
L'opération B1 doit être précédée de l'opération A1, ce qui se représente par un arc de A1 vers B1.
On constate sur ce graphe qu'il est impossible de planifier l'ensemble des opérations : on peut exécuter A1 puis A2 puis B2 et B1, mais C2 doit attendre C1 qui doit attendre D1 qui doit attendre D2 et D2 doit attendre C2 !
Ce graphe possède un circuit qui traduit l'impossibilité de réaliser les tâches dans l'ordre imposé !
