TP02 Automatisme Industriels
But du TP :
1. Réaliser la configuration matérielle dans HW Config.
2. Etude d’un système automatisée (écrit les grafcet correspondant)
3. donne un tableau qui représente les équations activations désactivation des étapes
4. programmer avec langage a contacte votre grafcet ?
Manipulations :
- créer un projet Step 7 sous le nom TP2 ELT3 avec les caractéristiques suivantes :
- CPU 313C
- DI 24 /D16
- Adresse d’entrée 124-126
- Adresse sorties 124 125
- Prendre l’octet 50 d’adresse mémoire
2- Remplir un tableau d’adressage

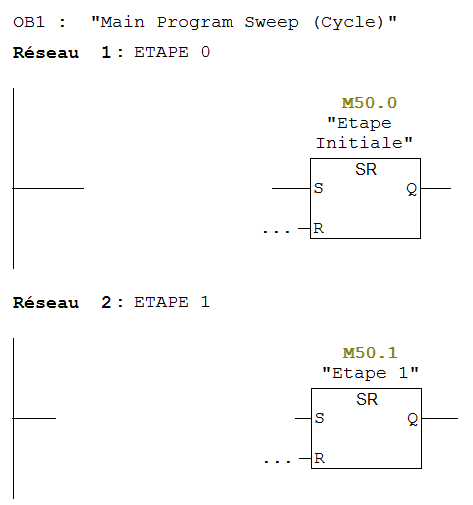

3- Ouvrir le bloc organisation (OB) est programmé votre grafcet avec langage l’adder
4- Mètre le commutateur de votre automate S7 300 à la position (STOP) est charger votre programme

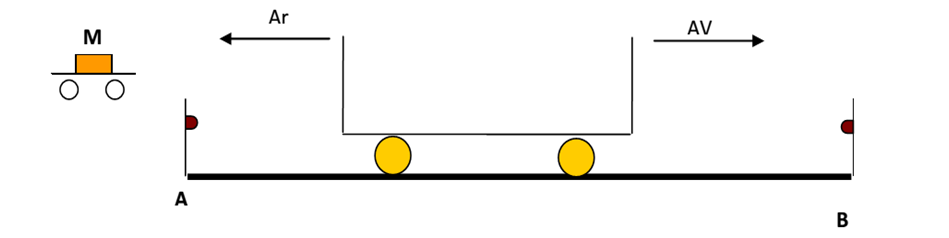

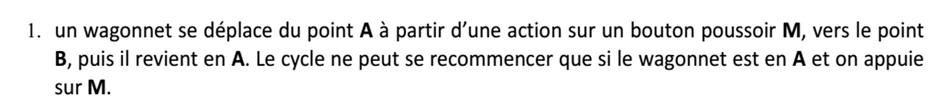

Exercice 1

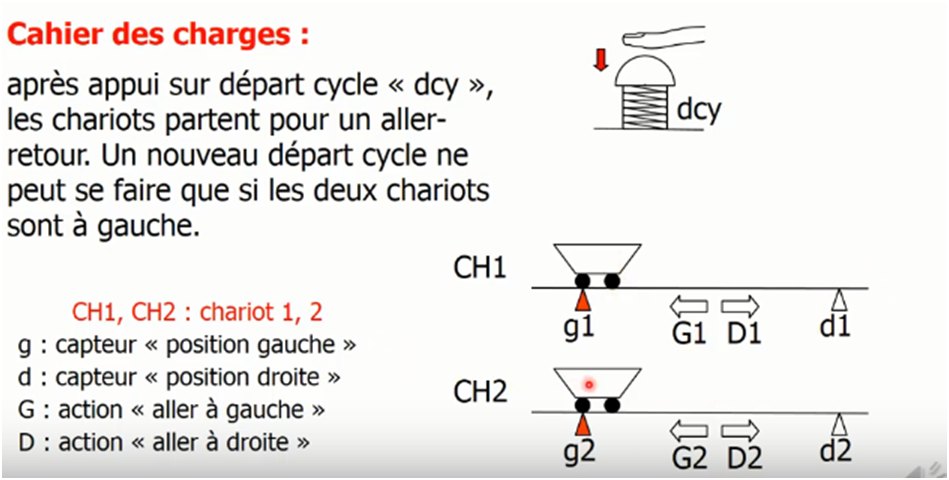

Exercice 2
1. Établir le grafcet pour un aller et retour libre puis pour un attendre puis retour commun ?
2. Même pour un reste de 10 secondes ?
Exercice 3

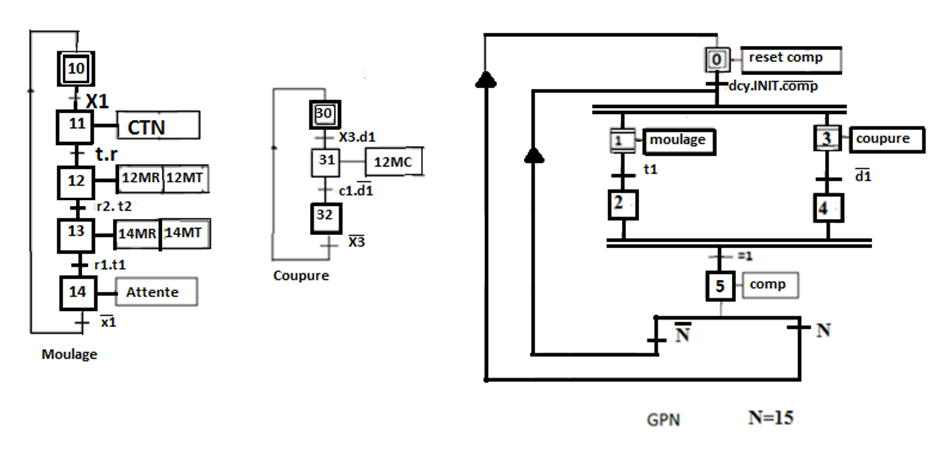

Soit le grafcet donne dans la figure suivante :
Réaliser le programme l’adder de l’API S7-300 dont les caractéristiques suivantes :
CPU 313C DI 24 /D16
- Adresse d’entrée 124-126
- Adresse sorties 124-125
- Prendre les ‘octets 50 et 51 pour d’adresse mémoire
1) Remplir un tableau d’adressage ?
2) Complète les réseaux l’adder pour toutes les étapes de grafcet ?
