TD 5  Automatisme Industriels



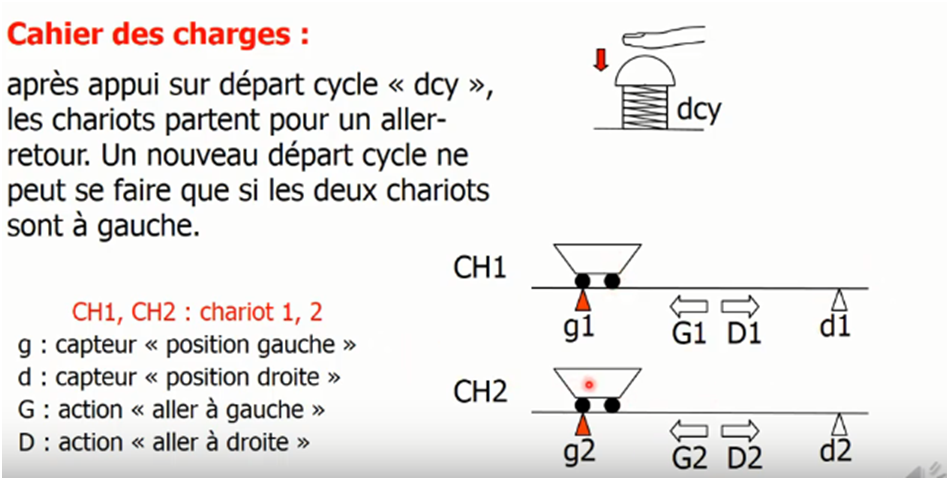

1 -   choix technologie :

 compléter le tableau suivant


2- Grafcet

2 .1 - Déterminer la condition  qui décrit l’état initial du

2.2 - Ecrit le grafcet de point de vue partie commande

  •       pour un aller et retour libre
  •  pour un attendre puis retour commun
  •  Même pour un reste de 10 secondes et retour libre ?
  •  Ecrit le Grafcet de point de vue partie commande en prendre en considération arrêt d’urgence?
2 .3 donnent un tableau qui représente les équations activations désactivation des étapes pour chaque cas.

3 programmation

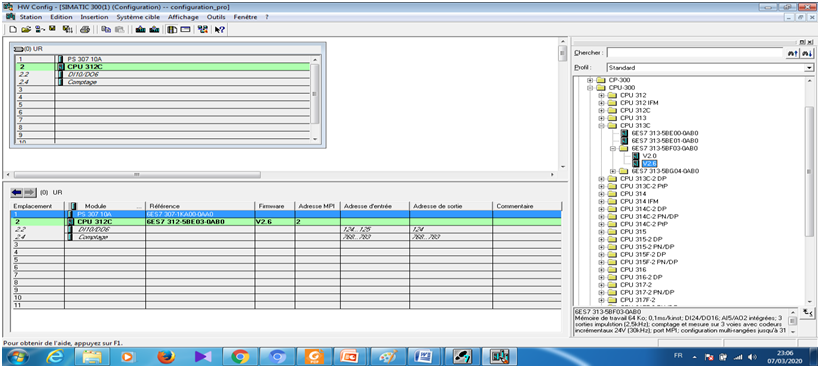

3 .1 créer un projet Step 7




3- 2 Remplir un tableau d’adressage ?

3-3 insérer  un bloc fonctionnel est programmé  votre grafcet ?

3 .4 donnent les schémas de commande  et de  puissance .
